真空パッド

真空パッド／滑り止め付 ZP3M

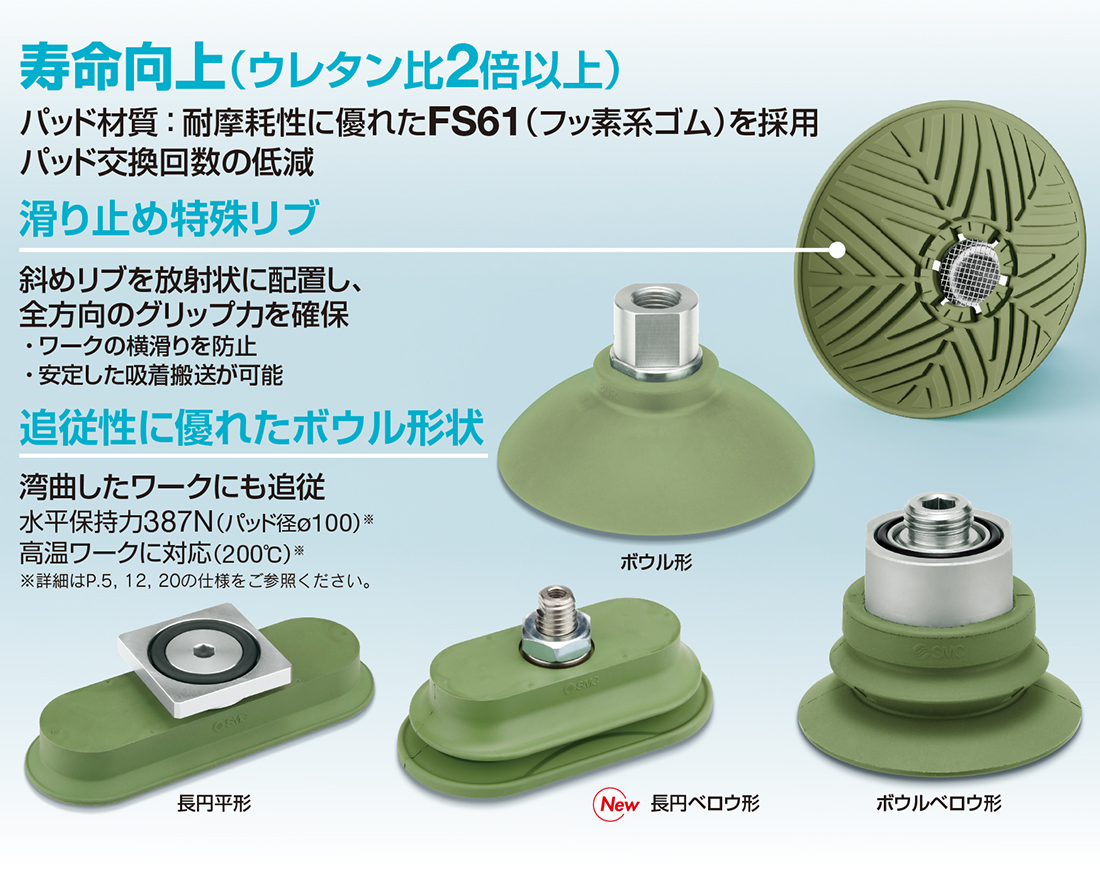

    ・滑り止め付長円平形追加 [New]
    　吸着スペースが細長い形状のワークに対応
    ・寿命向上（ウレタン比2倍以上）
    　パッド材質：耐摩耗性に優れたFS61（フッ素系ゴム）を採用
    　パッド交換回数の低減
    ・滑り止め特殊リブ
    　斜めリブを放射状に配置し、全方向のグリップ力を確保
    　ワークの横滑りを防止
    　安定した吸着搬送が可能
    ・追従性に優れたボウル形状
    　湾曲したワークにも追従
    　ワーク形状にパッドが追従し、安定した吸着が可能
    ・水平保持力387N（パッド径ø100）
    ・高温ワークに対応（200℃）
    ・油膜付ワークに対応
    　特殊リブ間の溝に油を排出し、油膜付鋼板においても
    　ワークの横滑りを抑制
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
安全上のご注意　真空用機器/共通注意事項　真空パッド/共通注意事項 　バリエーション 　機種選定　特定開発品情報　グリーン対応（RoHS）
シリーズパッド形状パッド径(mm)
ZP3M-Rボウル形φ32, φ40, φ50, φ63, φ80, φ100
ZP3M-RBボウルベロウ形φ32, φ40, φ50, φ63, φ80, φ100
ZP3M-T滑り止め付長円平形16 x 50, 30 x 90, 40 x 80, 50 x 100

製品特長

滑り止め特殊リブ

斜めリブを放射状に配置し、全方向のグリップ力を確保
・ワークの横滑りを防止
・安定した吸着搬送が可能

油膜付ワークに対応

特殊リブ間の溝に油を排出し、油膜付鋼板においてもワークの横滑りを抑制。

メッシュフィルタ（オプション品）

アダプタとパッドを一体成型

取付方法

ボウルベロウ形

貼付き防止溝

ボウル形状で湾曲ワークに対応

ワーク形状にパッドが追従し、安定した吸着が可能

バリエーション

吸着スペースが細長い形状のワークに対応
