クランプシリンダ

NAAMS規格準拠パワークランプシリンダ CKZ5N

    ・新構造により小型化を実現
    　全長最大49mm短縮
    　奥行最大17.3mm削減(既存製品CKZ3Nと取付互換)
    ・質量最大27%削減
    　アルミニウム製ボディによる大幅な軽量化
    ・高クランプ力 4000N（ø63、アーム長100mm、0.5MPa時）
    ・マニュアルロック開放操作性が向上
    ・耐スパッタ構造
    　アルミニウム製ボディによるフルクローズ構造
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • NAAMS規格準拠パワークランプシリンダ CKZ5N
    取扱説明書
    シリーズ 検索結果を表示
    CKZ5N検索結果を表示
安全上のご注意　アクチュエータ/共通注意事項　特長・バリエーション
特定開発品情報　グリーン対応（RoHS）
シリーズアーム開度スイッチチューブ内径（mm）
CKZ5N15º，30º，45º，60º，75º，90º，105º，120º，135º TURCK/P&F50，63

製品特長

新構造により小型化を実現。

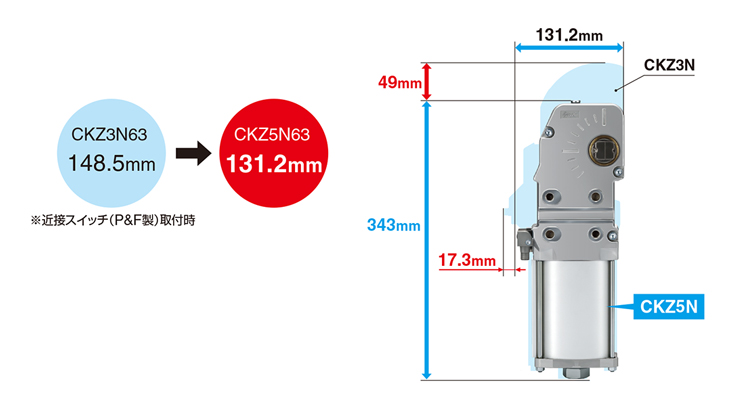

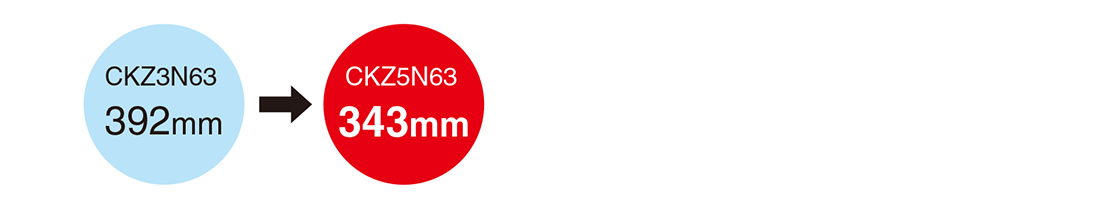

全長最大49mm短縮



高クランプ力 4000N（ø63、アーム長100mm、0.5MPa時）

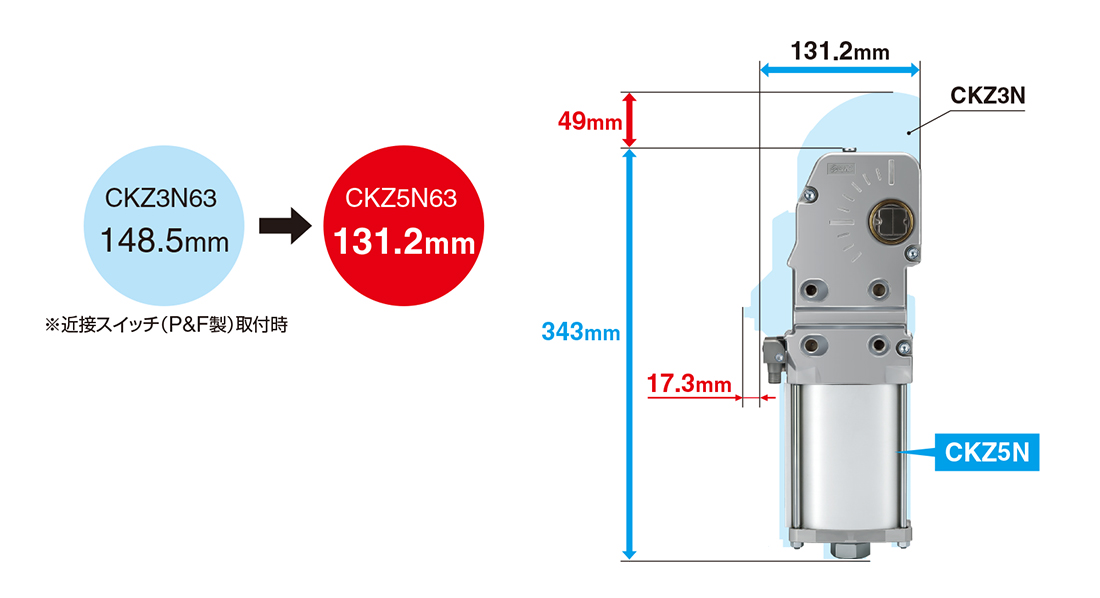

奥行最大17.3mm削減

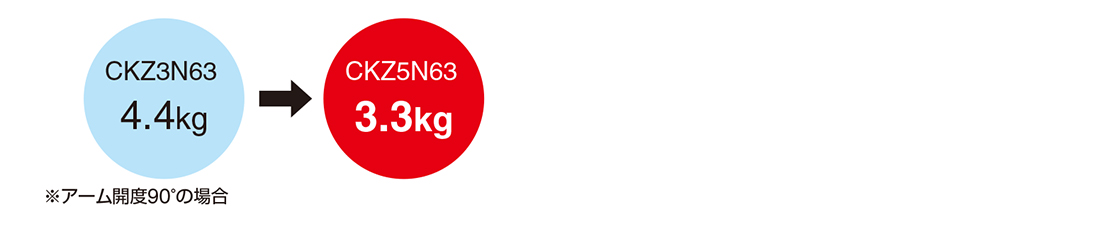

質量最大27%削減

アルミニウム製ボディによる大幅な軽量化

マニュアルロック開放操作性が向上

耐スパッタ構造

アルミニウム製ボディによるフルクローズ構造
