アクチュエータ

エアサーボシリンダ IN-777

    受注生産品

    ・エアシリンダの多点位置決め、制御が可能
    ・速い応答性と、高い繰返し位置決め精度
    　繰返し位置決め精度：±0.5mm
    ・ユニット化による簡便なメンテナンス
    ・自己診断機能（LED点灯と信号出力）搭載
    ・エア、電気停止時のピストン緊急作動停止
  • エアサーボシリンダ IN-777
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    エアサーボシリンダIN-777複動片ロッド検索結果を表示
  • エアサーボシリンダ IN-777
    自己宣言書
    形式 シリーズ 作動方式 検索結果を表示
    エアサーボシリンダIN-777複動片ロッド検索結果を表示
安全上のご注意　特定開発品情報　グリーン対応（RoHS）
形式シリーズ作動方式チューブ内径
(mm)		最大速度
エアサーボシリンダIN-777複動片ロッド125, 160, 200, 250, 320ø125:160kg、 ø160～200:240kg、 ø250～320:300kg

製品特長

エアシリンダの多点位置決め、制御が可能

エアシリンダの多点位置決め、制御が可能

位置センサを搭載し、サーボバルブでシリンダヘッド側、ロッド側の流量をコントロールし位置を制御



サーボバルブ、コントローラをエアシリンダに一体化

ユニット化による簡便なメンテナンス

簡単な初期設定

I/O信号の入力でロッドが前進し、ロッドが停止する位置を20mA（もしくは4mA）に設定します。

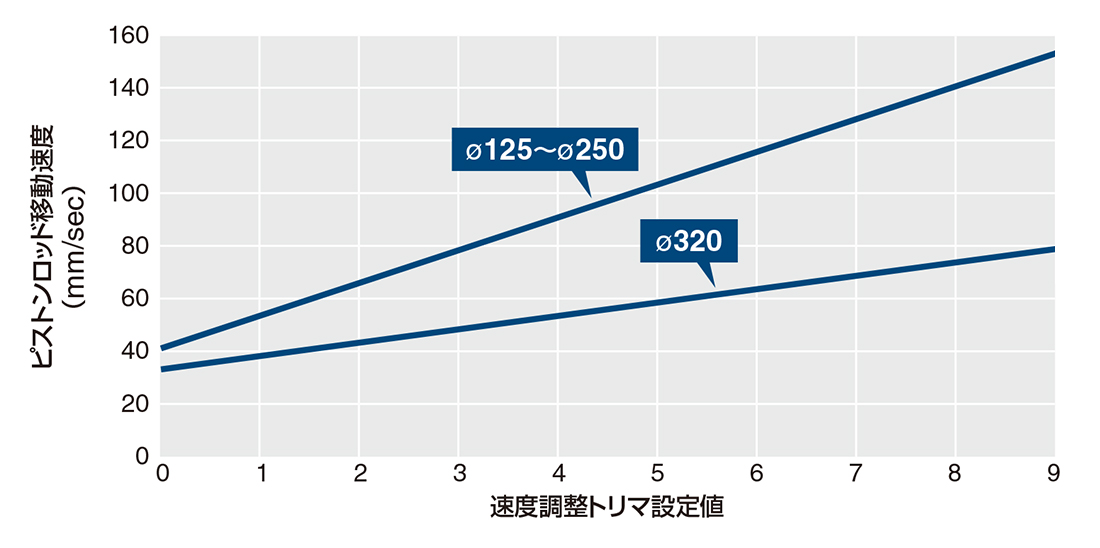

速度調整機能

10段階の速度設定が可能

自己診断機能（LED点灯と信号出力）搭載

フェールセーフポート

エアサーボシリンダへのエア、電気の供給が停止した場合、緊急用タンクのエアをFA・FBポートに供給することにより、マニュアルでエアシリンダのロッドを作動させることができます。
