圧縮空気清浄化フィルタ

ラインフィルタ AFF
ミストセパレータ AM
マイクロミストセパレータ AMD
活性炭フィルタ AMK

CAD
取扱説明書

フル品番検索

2D/3D CAD

型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら

※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

2D CAD
2D CADデータはこちら

ラインフィルタ AFF
ミストセパレータ AM
マイクロミストセパレータ AMD
活性炭フィルタ AMK

取扱説明書

種類	シリーズ	検索結果を表示
ラインフィルタ	AFF	検索結果を表示
ミストセパレータ	AM	検索結果を表示
マイクロミストセパレータ	AMD	検索結果を表示
活性炭フィルタ	AMK	検索結果を表示

安全上のご注意　圧縮空気清浄化機器/共通注意事項　機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）　エレメント品番一覧

種類	シリーズ	ろ過度（μm）	出口側オイルミスト濃度	定格流量（L/min［ANR］）	管接続口径
ラインフィルタ	AFF	1.0（捕集効率99%）	-	300～3700	1/8, 1/4, 3/8, 1/2, 3/4, 1
ミストセパレータ	AM	0.1（捕集効率99%）	1（≒0.8ppm）以下	300～3700	1/8, 1/4, 3/8, 1/2, 3/4, 1
マイクロミストセパレータ	AMD	0.01（捕集効率99.9%）	0.1（≒0.08ppm）以下	300～3700	1/8, 1/4, 3/8, 1/2, 3/4, 1
活性炭フィルタ	AMK	-	0.003（≒0.0025ppm）以下	300～3700	1/8, 1/4, 3/8, 1/2, 3/4, 1

製品特長

モジュラ接続タイプ圧縮空気清浄化フィルタ/活性炭フィルタ

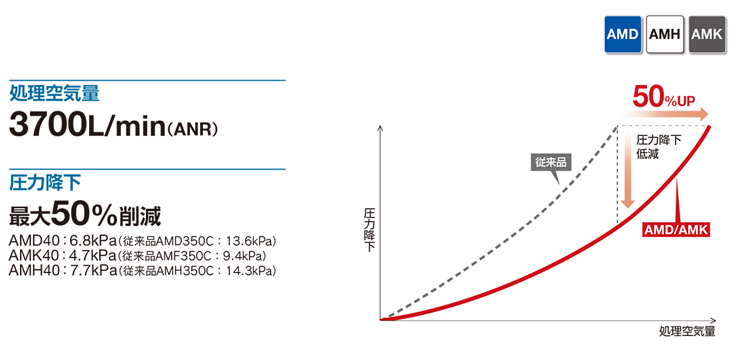

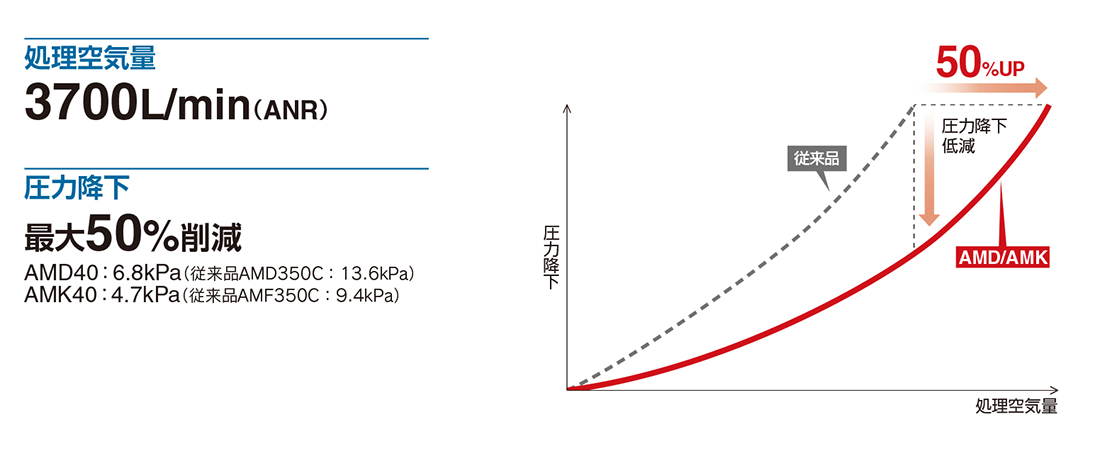

圧力降下低減で省エネに貢献

省スペース・工数削減

差圧動作モード（PSE200A Series）を使用し、
各フィルタエレメントの目詰まり状況を数値化

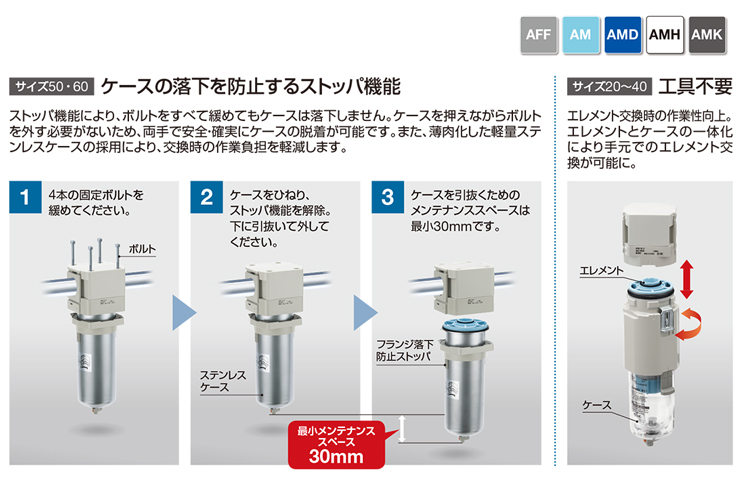

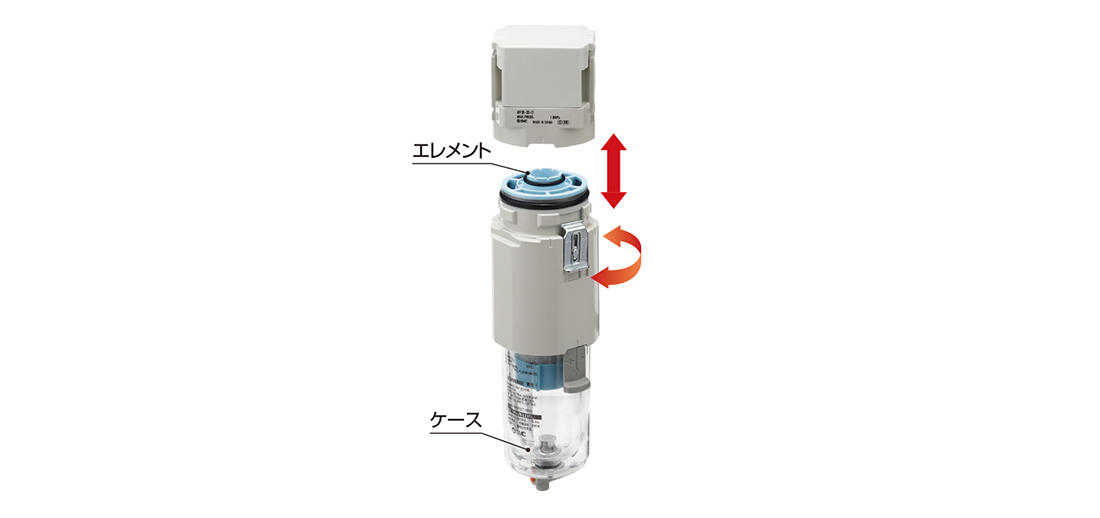

エレメント交換時の作業性向上

エレメント交換時期の目視確認が可能

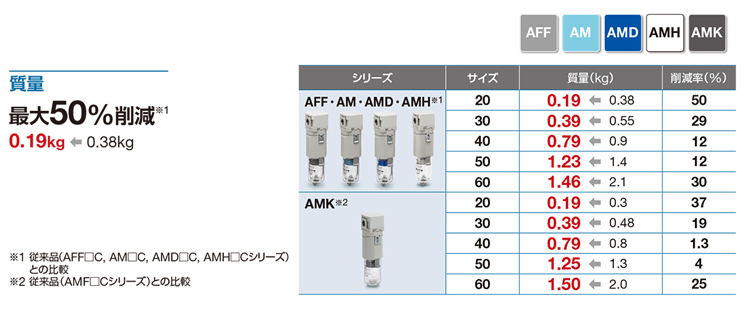

軽量

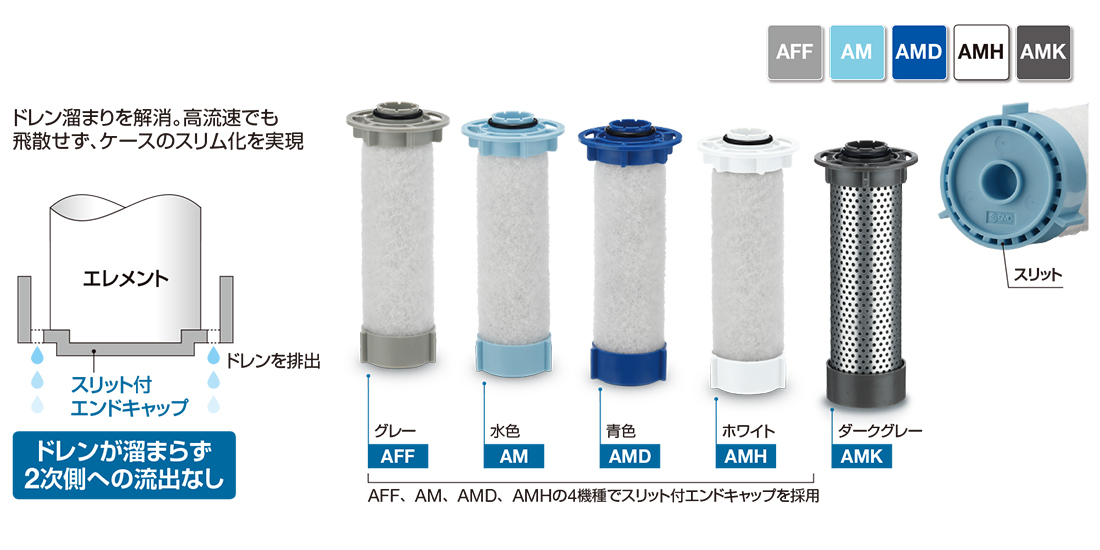

色で識別可能なエレメント

ドレン溜まりを解消。高流速でも飛散せず、ケースのスリム化を実現

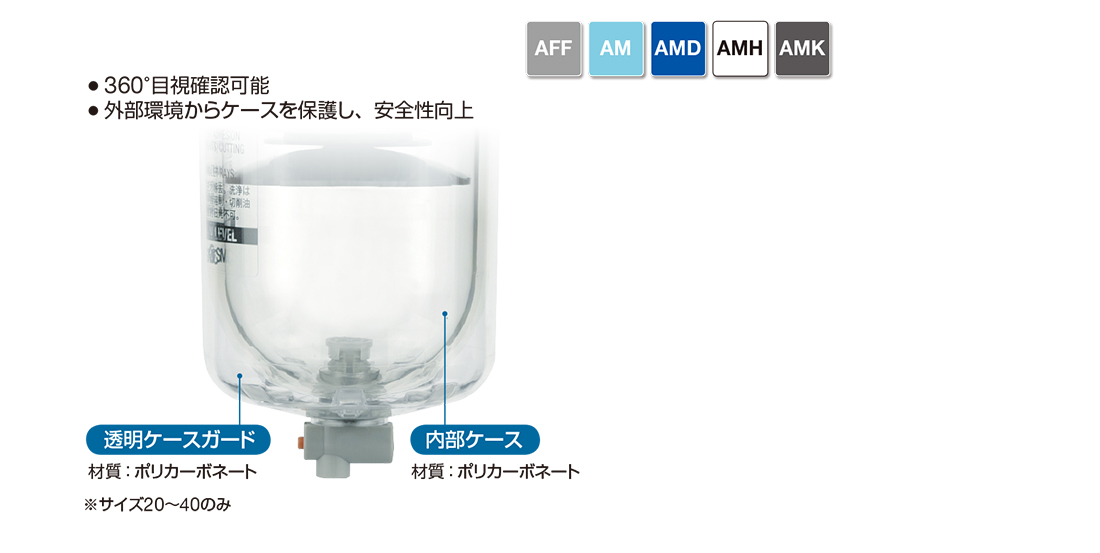

透明ケースガード（2層構造）

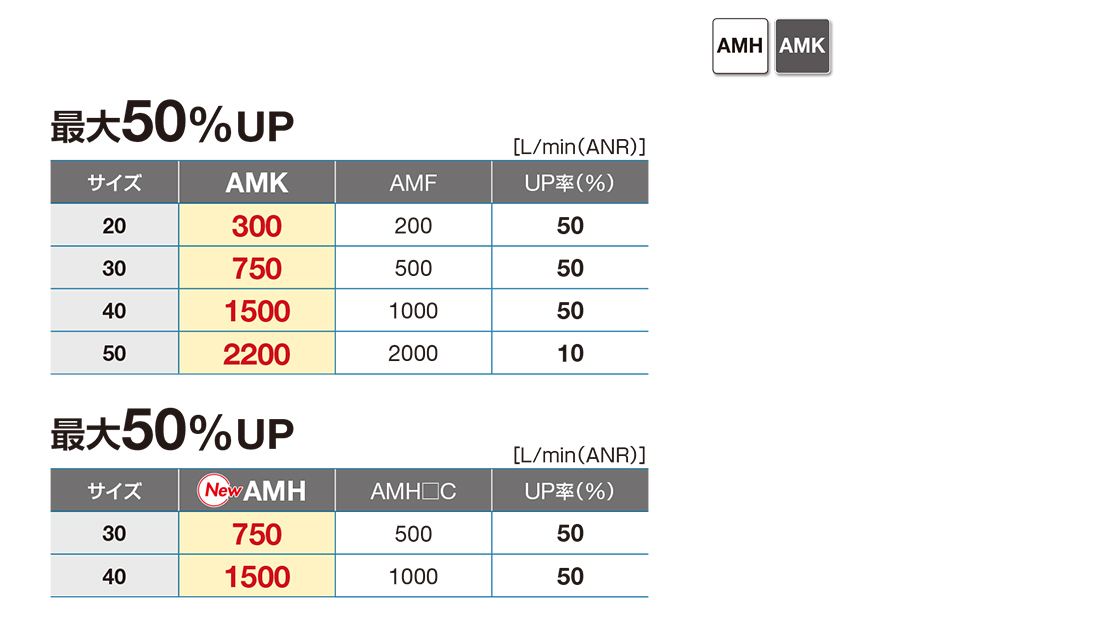

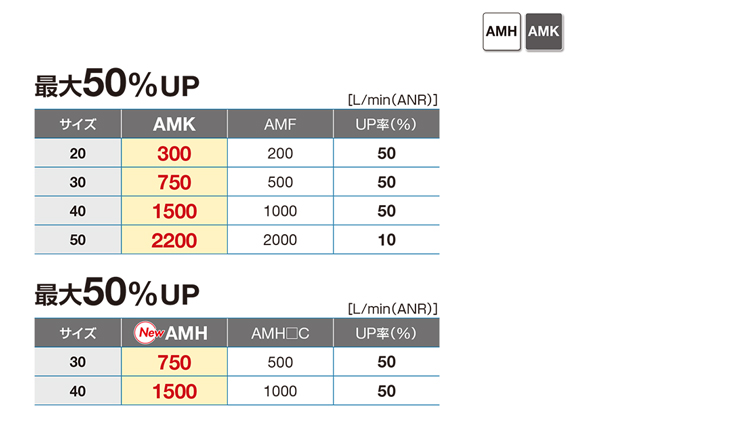

処理空気量UP

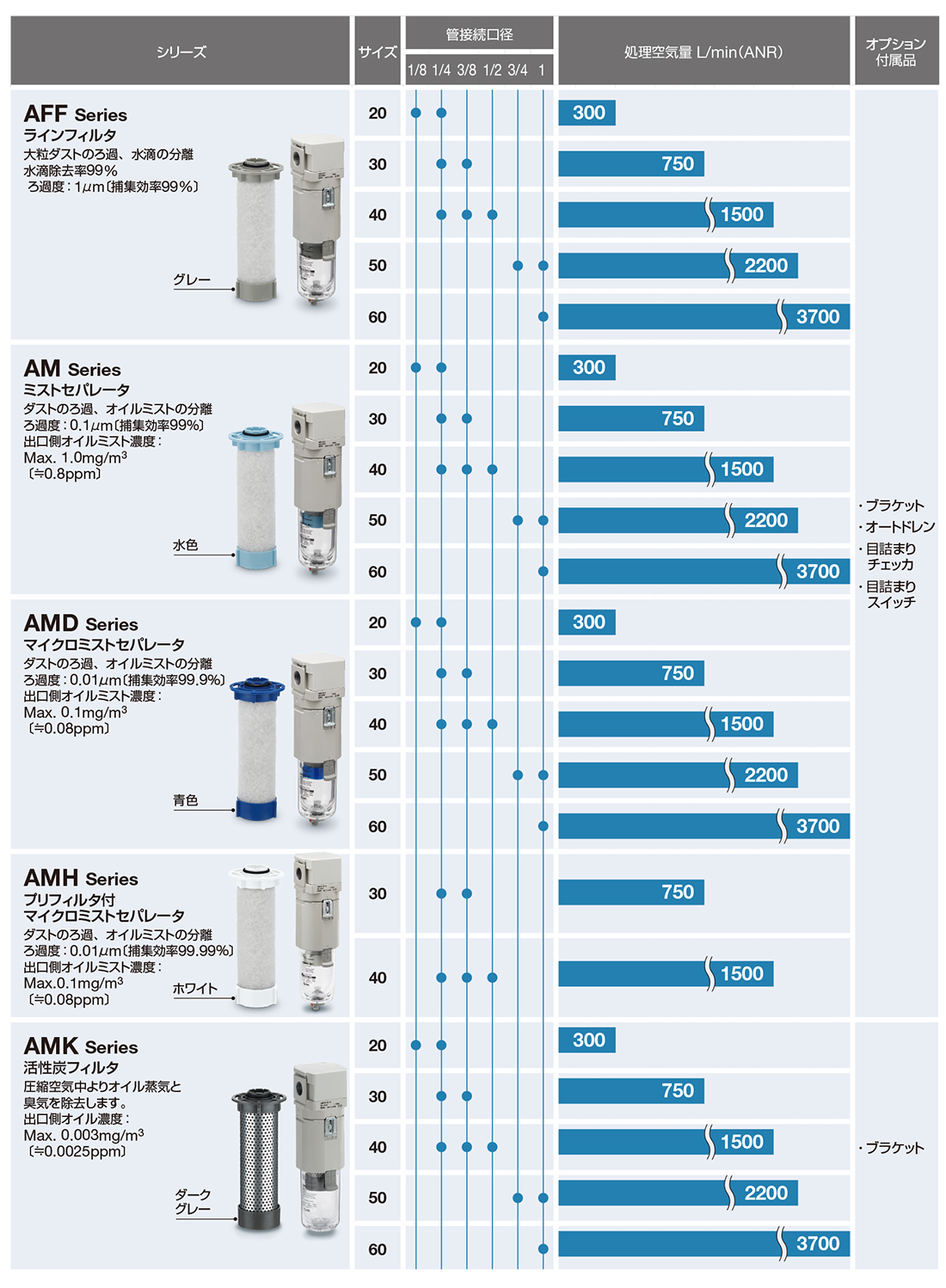

バリエーション

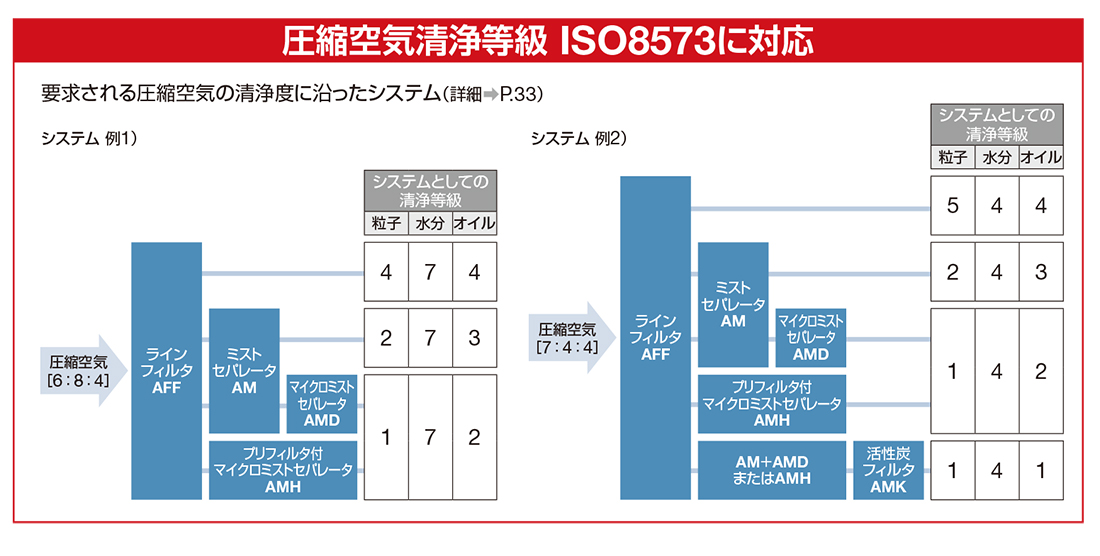

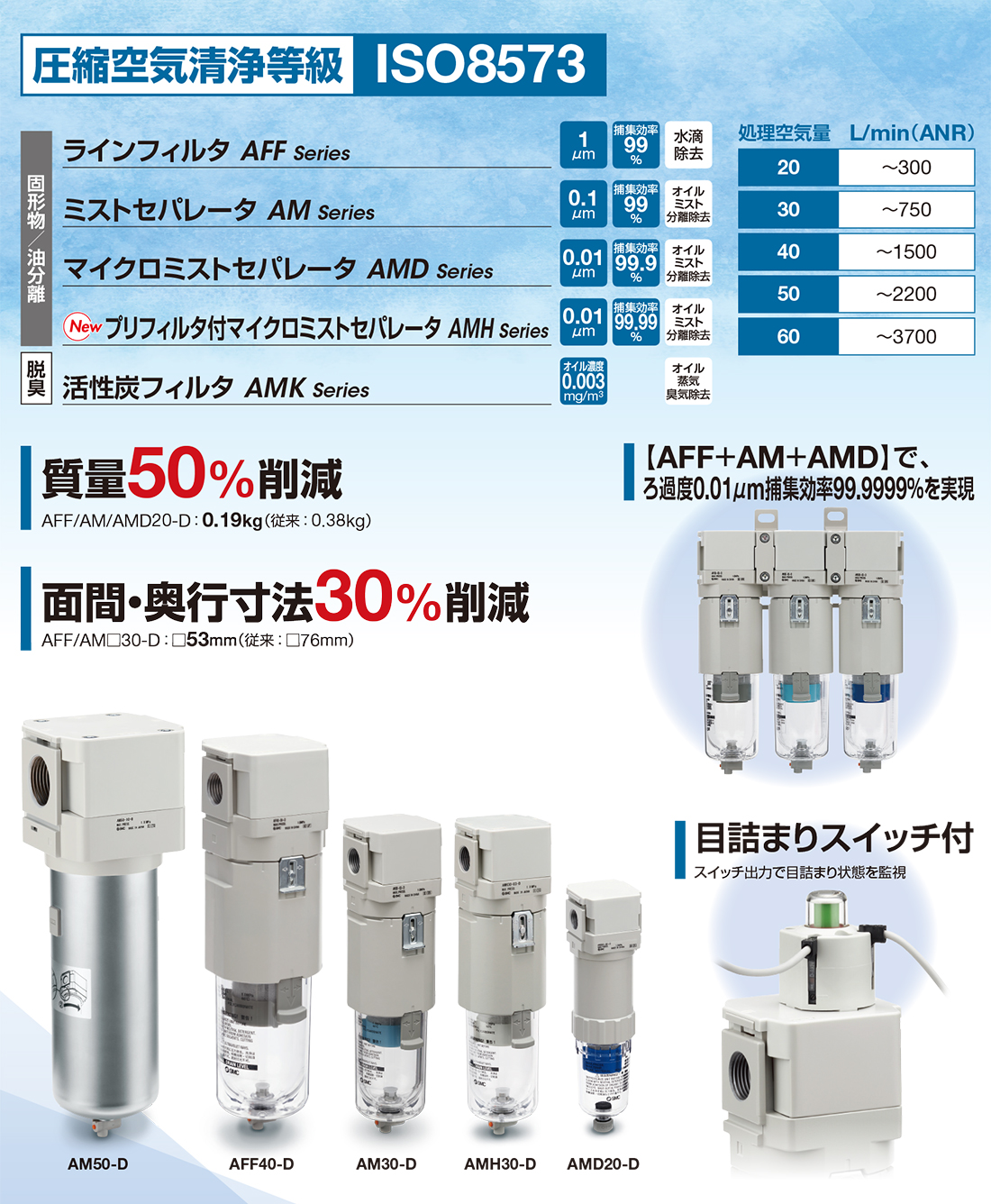

圧縮空気清浄等級 ISO8573に対応

第三者機関による認定

簡易特注システム

ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
