e-Actuator
e-Actuator かんたん制御コントローラ一体型/ガイド付ロッドタイプ EQYG□H
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら e-Actuator かんたん制御コントローラ一体型/ガイド付ロッドタイプ EQYG□H
取扱説明書
シリーズ 検索結果を表示 EQYG16□H 検索結果を表示 EQYG25□H 検索結果を表示 EQYG32□H 検索結果を表示 e-Actuator かんたん制御コントローラ一体型/ガイド付ロッドタイプ EQYG□H
自己宣言書
シリーズ 検索結果を表示 EQYG16□H 検索結果を表示 EQYG25□H 検索結果を表示 EQYG32□H 検索結果を表示
| 仕様 | シリーズ | ストローク （mm） | 押当て推力 （N） | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | EQYG16□H | 30〜200 | MAX.154 | MAX.700 | 2.5,5,10 |
| バッテリレス アブソ （ステップモータDC24V） | EQYG25□H | 30～300 | MAX.511 | MAX.900 | 3,6,12,20 |
| バッテリレス アブソ （ステップモータDC24V） | EQYG32□H | 30～300 | MAX.796 | MAX.850 | 4,8,16,24 |
製品特長
エア機器感覚かんたん設定！
プログラム不要の2点停止
プログラム不要の3点停止
全ての動作モードでサイクルタイム設定可能
モータ制御最適化により年間CO2 排出量：最大59% 削減（当社比）

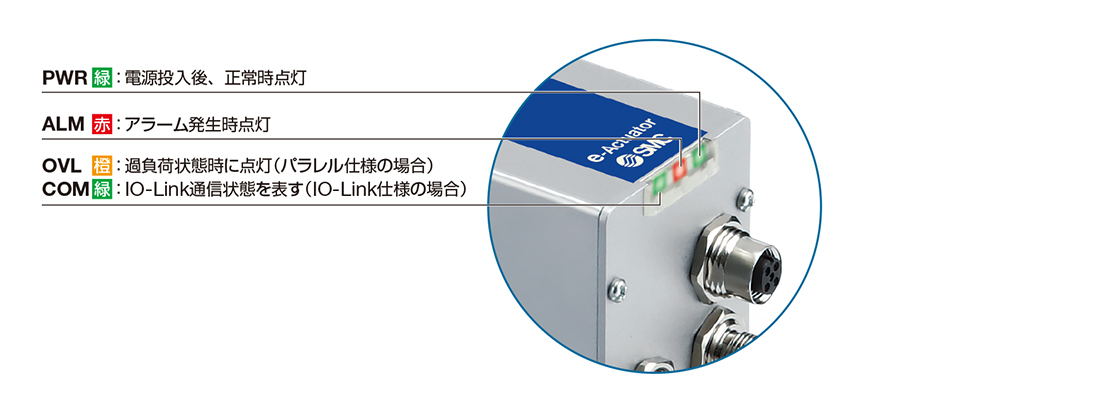

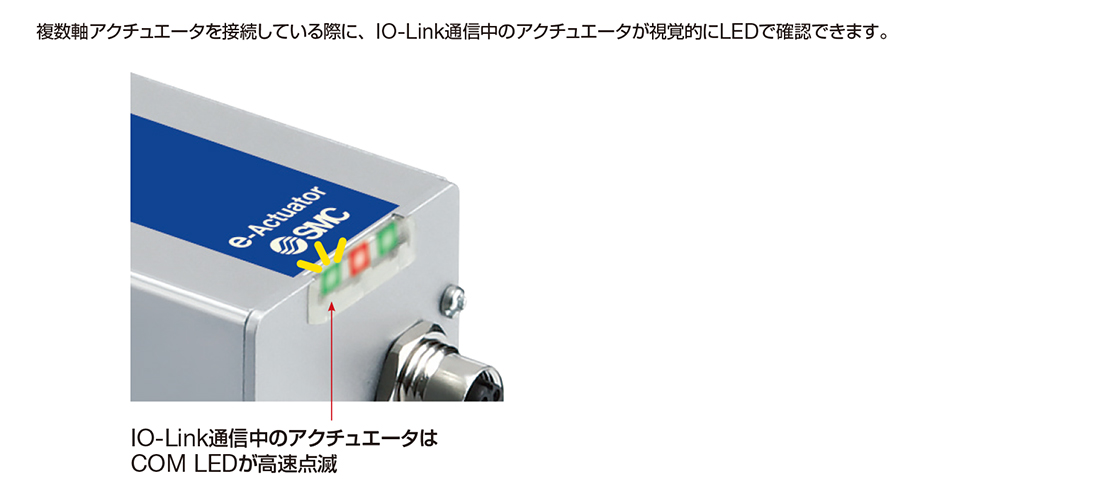

負荷状態をLEDでお知らせ

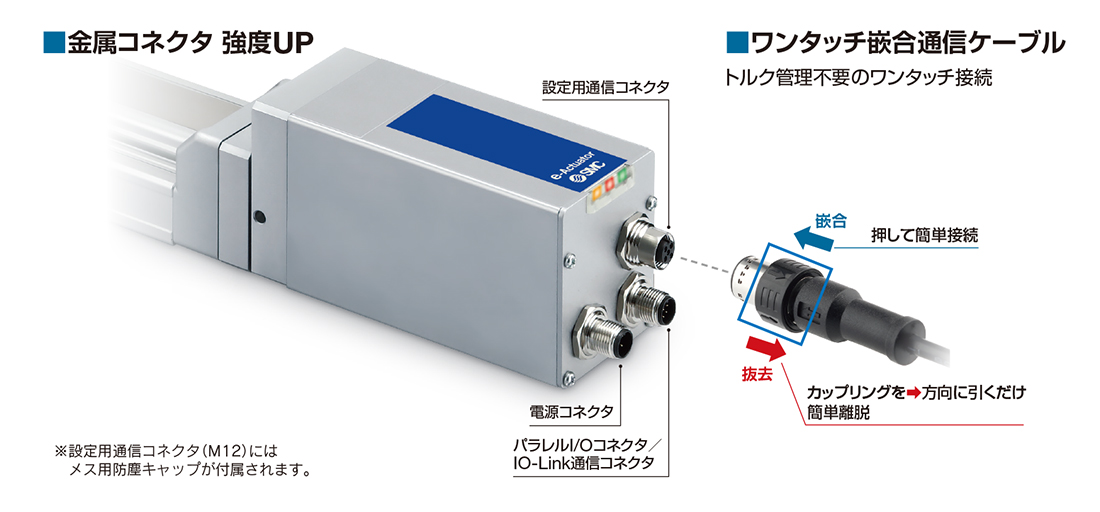

金属コネクタ 強度UP
停止位置からの再始動が可能
モータストレート／4方向から選択可能
オートスイッチによるテーブル停止位置の検出が可能
バリエーション
