標準形エアシリンダ（丸形）

エアシリンダ CG1/CDG1

    ・配管自由度の向上
    　90度ずつ（4方向）の位置に配置が可能（オーダーメイド：XC3)
    ・ロッド先端金具にロッドエンド付を標準化
    ・既存製品と取付互換
    ・豊富な取付支持金具
    ・ロッド先端金具、揺動受け金具付品番
    　シリンダと金具を別々に手配する手間が省けます。
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • エアシリンダ CG1/CDG1
    取扱説明書
    形式 シリーズ 作動方式 検索結果を表示
    標準形CG1-Z1複動片ロッド検索結果を表示
安全上のご注意　アクチュエータ/共通注意事項　オートスイッチ/共通注意事項　オートスイッチ取付および移動方法　機種選定・技術資料　特定開発品情報　グリーン対応（RoHS）
形式シリーズ作動方式チューブ内径（mm）
標準形CG1-Z1複動片ロッド20，25，32，40，50，63，80，100

製品特長

配管自由度の向上（オーダーメイド：XC3）

・90度ずつ（4方向）の位置に配置が可能
・設計段階で設置状況に合せた配管位置が選択でき、より使いやすくなりました。

  • ロッド先端金具にロッドエンド付を標準化

  • 既存製品と取付互換

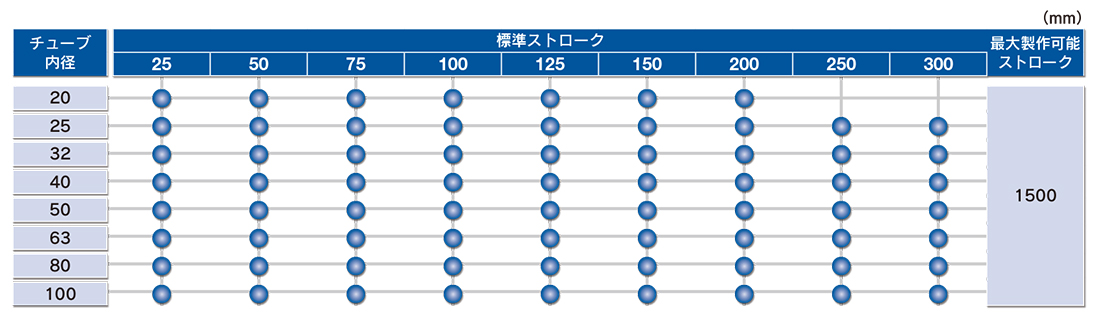

ストロークバリエーション

豊富な取付支持金具

・設置状況に合った取付支持が可能
・取付け自由度の向上

ロッド先端金具、揺動受け金具付品番

シリンダと金具を別々に手配する手間が省けます。
注）取付金具は同梱出荷になります。

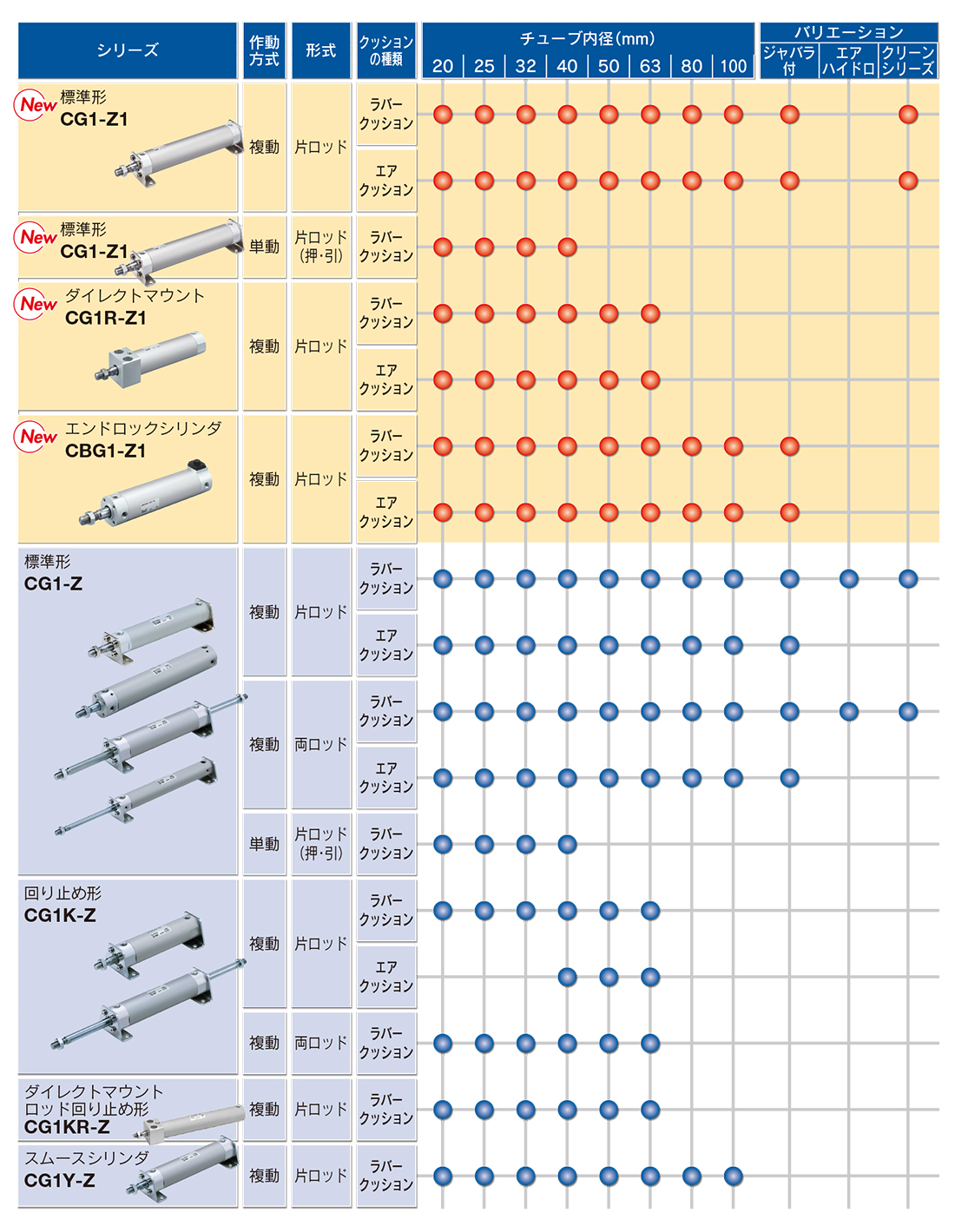

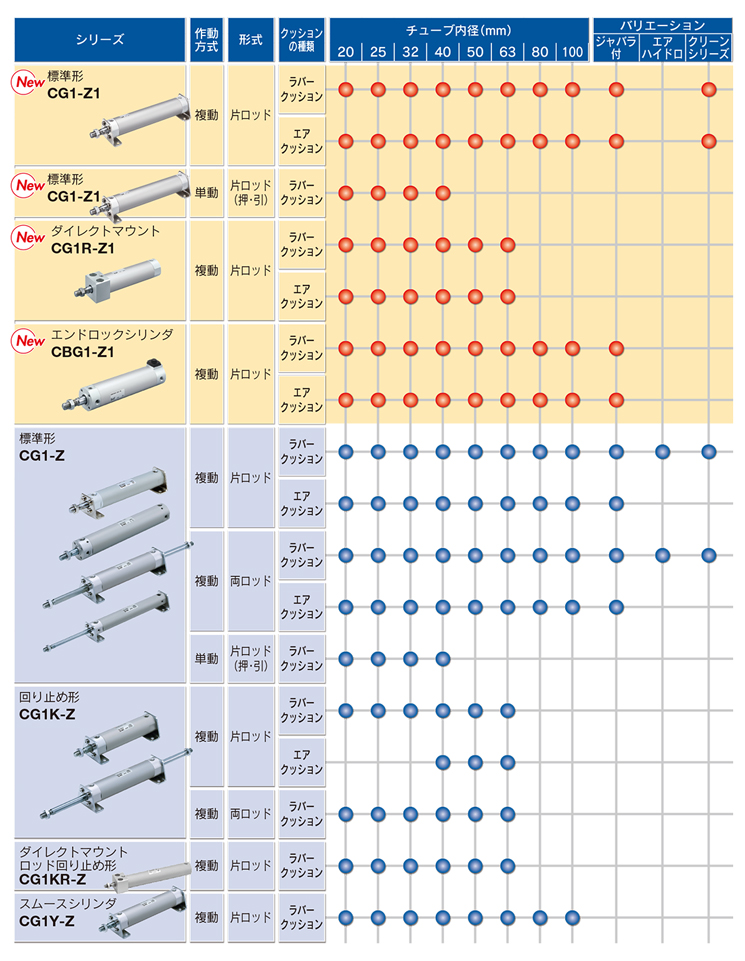

シリーズバリエーション

※クリーンシリーズの詳細につきましては、こちらをご参照ください。
