e-Actuator
e-Actuator かんたん制御コントローラ一体型/スライダタイプ EQFS□H
-
2D/3D CAD
型式検索により2D/3D CADデータを様々なデータ形式で出力できます。
オプション、マニホールド等搭載した状態で出力できます。
2D/3D CADデータはこちら※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。2D CAD
2D CADデータはこちら e-Actuator かんたん制御コントローラ一体型/スライダタイプ EQFS□H
取扱説明書
シリーズ 検索結果を表示 EQFS16□H 検索結果を表示 EQFS25□H 検索結果を表示 EQFS32□H 検索結果を表示 EQFS40□H 検索結果を表示 e-Actuator かんたん制御コントローラ一体型/スライダタイプ EQFS□H
自己宣言書
シリーズ 検索結果を表示 EQFS16□H 検索結果を表示 EQFS25□H 検索結果を表示 EQFS32□H 検索結果を表示 EQFS40□H 検索結果を表示
| 仕様 | シリーズ | ストローク （mm） | 可搬質量 （kg） 水平 | 速度 （mm/s） | ねじリード （mm） |
|---|---|---|---|---|---|
| バッテリレス アブソ （ステップモータDC24V） | EQFS16□H | 50〜500 | MAX.18 | MAX.800 | 2.5,5,10 |
| バッテリレス アブソ （ステップモータDC24V） | EQFS25□H | 50～800 | MAX.40 | MAX.1200 | 3,6,12,20 |
| バッテリレス アブソ （ステップモータDC24V） | EQFS32□H | 50～1000 | MAX.68 | MAX.1100 | 4,8,16,24 |
| バッテリレス アブソ （ステップモータDC24V） | EQFS40□H | 150～1200 | MAX.80 | MAX.1200 | 5,10,20,30 |
製品特長
エア機器感覚かんたん設定！
プログラム不要の2点停止
プログラム不要の3点停止
全ての動作モードでサイクルタイム設定可能
モータ制御最適化により年間CO2 排出量：最大59% 削減（当社比）
負荷状態をLEDでお知らせ

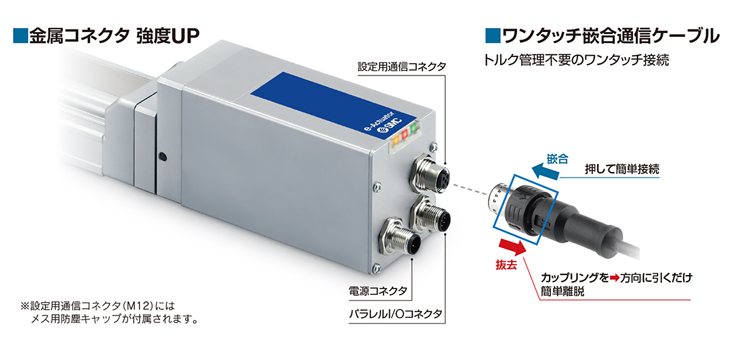

金属コネクタ 強度UP
停止位置からの再始動が可能
モータストレート／4方向から選択可能
オートスイッチによるテーブル停止位置の検出が可能
バリエーション
