クランプシリンダ

ロック付クランプシリンダ CLK2

    ・空気源の圧力低下、残圧排気時でのクランプおよびアンクランプ状態を保持
    　可能としたクランプシリンダ。
    ・全ストロークどの位置でもロックが可能
    　任意の位置でロックが可能　ワークの厚さの変更にも自由に対応可能

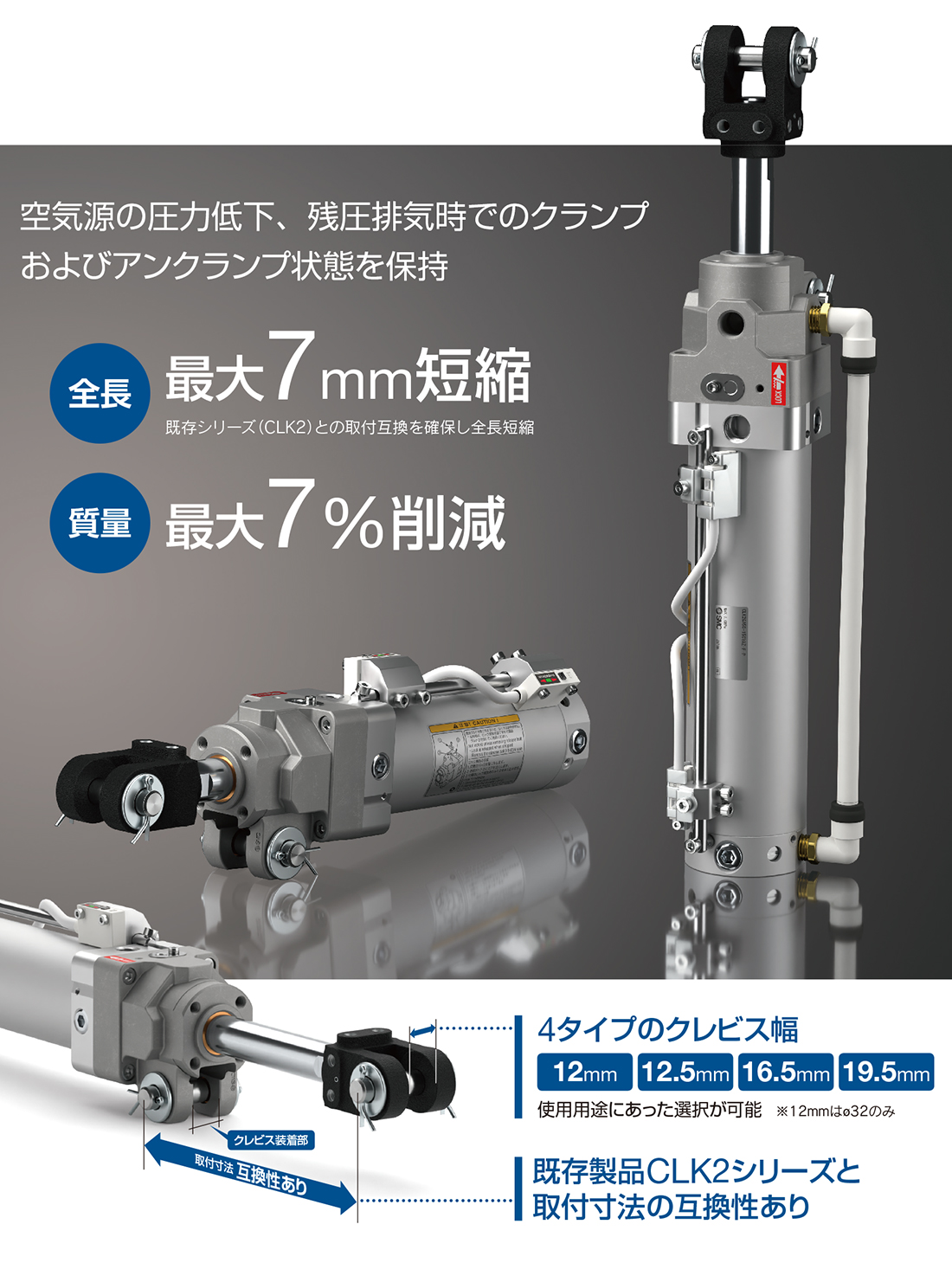

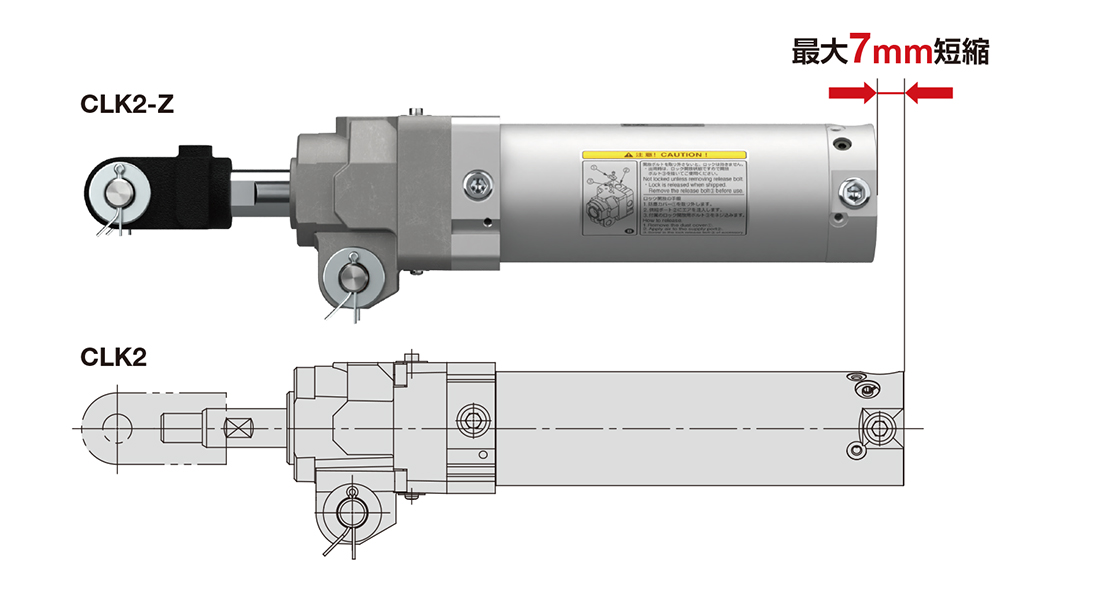

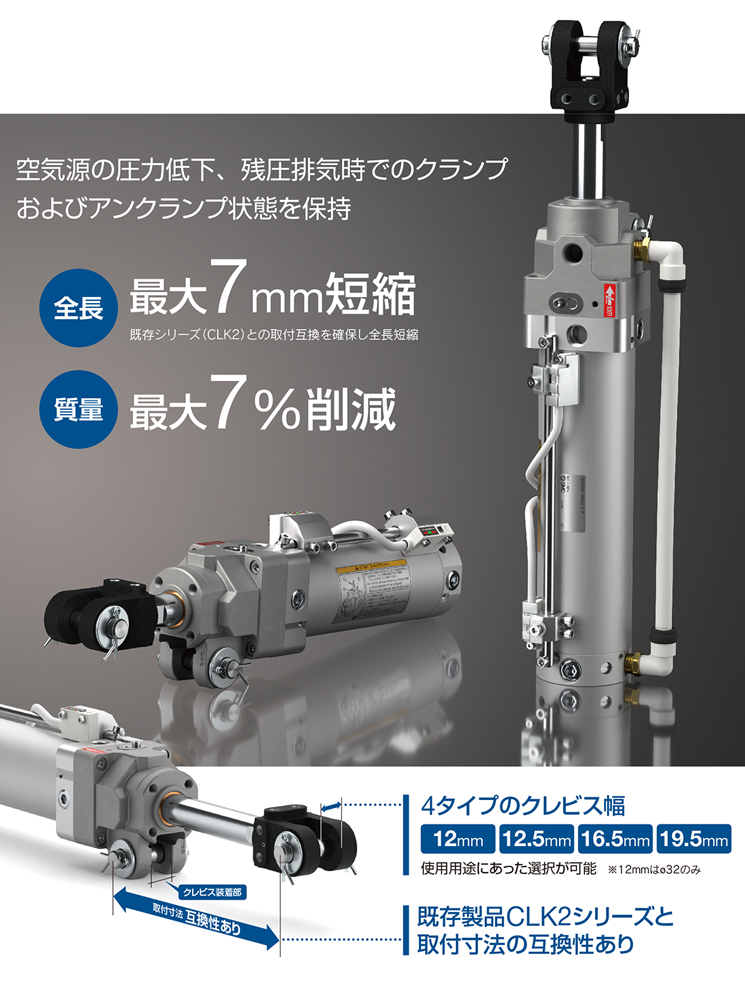

    ・全長最大7mm短縮、質量最大7%削減
    ・ロック開放状態の保持が可能
    　組立・調整時の作業性が向上

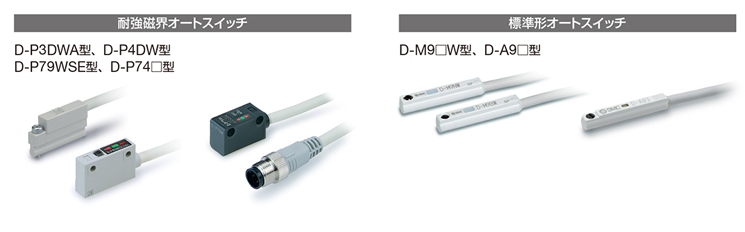

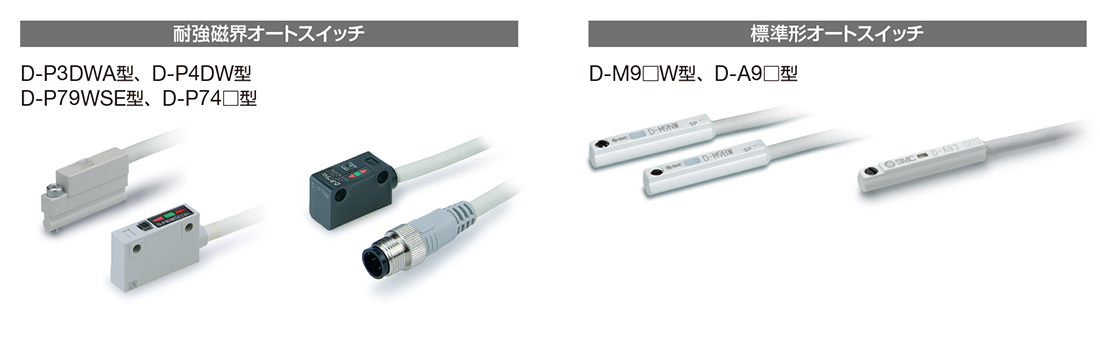

    ・多種のオートスイッチが取付可能
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • ロック付クランプシリンダ CLK2

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XC87 オーダーメイド 片方向ロック付シリンダヘビーデューティ仕様 PDF
安全上のご注意　アクチュエータ/共通注意事項
オートスイッチ/共通注意事項　機種選定・技術資料　オーダーメイド
特定開発品情報　グリーン対応（RoHS）
種類シリーズ作動方式クレビス幅（mm）チューブ内径（mm）
磁石なしCLK2□-Z50，75，100，125，15032，40，50，6312（ø32)
12.5（ø40/ø50/ø63)
16.5（ø40/ø50/ø63)
19.5（ø50/ø63)
標準磁石タイプCLK2G□-Z50，75，100，125，15032，40，50，6312（ø32)
12.5（ø40/ø50/ø63)
16.5（ø40/ø50/ø63)
19.5（ø50/ø63)
強力磁石タイプCLK2P□-Z50，75，100，125，15040，50，6312.5（ø40/ø50/ø63)
16.5（ø40/ø50/ø63)
19.5（ø50/ø63)

製品特長

全ストロークどの位置でもロックが可能

任意の位置でロックが可能　ワークの厚さの変更にも自由に対応可能



全長を短縮化



ロック開放状態の保持が可能

組立・調整時の作業性が向上



多種のオートスイッチが取付可能
