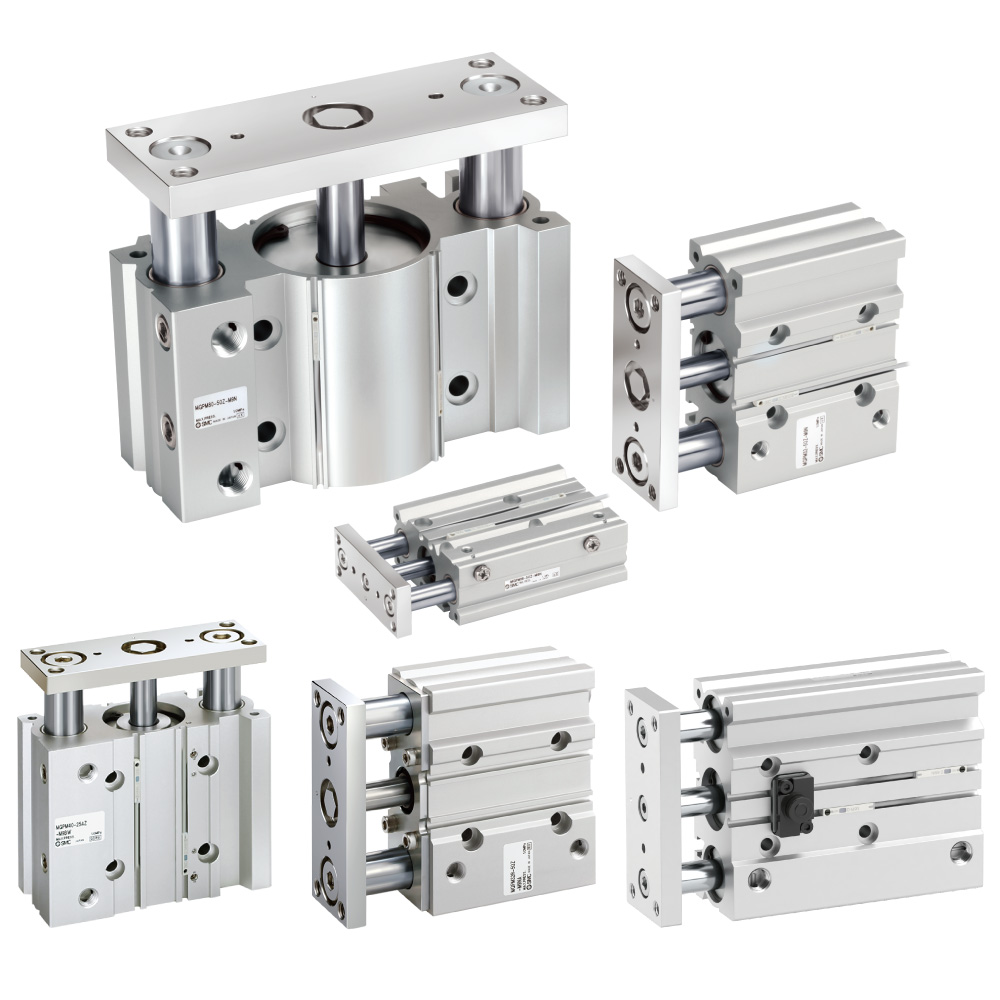

ガイド付薄形シリンダ MGP

エアシリンダ » ガイド付シリンダ
製品特長
    ・エンドロック付を追加設定 [New]
    ・ガイドロッド短縮、プレート厚み変更により質量最大24％削減。
    ・省スペース化を実現。
    　ガイドロッド最大22mm短縮によりシリンダ取付時の逃がし加工量削減。
    ・丸型オートスイッチ、耐強磁界オートスイッチがスペーサなしで直接取付可
    　能。
    ・フランジ付　MGP□F
  • 2D/3D CAD

    型式検索により2D/3D CADデータを様々なデータ形式で出力できます。

    オプション、マニホールド等搭載した状態で出力できます。

    2D/3D CADデータはこちら

    ※2D/3D CADデータはキャデナス・ウェブ・ツー・キャド株式会社のシステムに移動します。
    CADデータダウンロード時にはキャデナス・ウェブ・ツー・キャドの PART community のユーザー登録が必要になります。

    2D CAD
    2D CADデータはこちら
  • ガイド付薄形シリンダ MGP
    取扱説明書
    形式 シリーズ 検索結果を表示
    基本形MGP-Z検索結果を表示
    エアクッション付MGP-AZ検索結果を表示
    エンドロック付 (New)MGP-Z-H/R検索結果を表示
    エンドロック付 MGP-H/R検索結果を表示
    強力ガイドロッド型MGPS検索結果を表示
    クリーンルーム仕様12/13-MGP-Z検索結果を表示
    耐水性向上シリンダMGP R/V-Z
    ミニガイドロッドシリンダMGJ
    ロック付MLGP
    ハイジェニックデザインシリンダHYG
  • ガイド付薄形シリンダ MGP
    ご注文の際はホームページ簡易特注システムより「簡易特注品仕様書」をダウンロードのうえ手配をお願いします。
    簡易特注システムはこちら
    型 式 名 称 ダウンロード
    -XA1・6・17・21 簡易特注 MGP/MGQ：ガイドロッド先端形状変更 PDF
    -XC79 簡易特注 タップ穴、ドリル穴、ピン穴加工追加 PDF
  • ガイド付薄形シリンダ MGP

    オーダーメイド組合せ型式表示方法はこちらをご参照ください。

    ※製品個別オーダーメイド仕様については、各製品カタログをご参照ください。
    型 式 名 称 ダウンロード
    -XB6 オーダーメイド 耐熱シリンダ（－10～150℃） PDF
    -XB10 オーダーメイド 中間ストローク（専用ボディ使用） PDF
    -XB13 オーダーメイド 低速シリンダ（5～50mm/s） PDF
    -XB22 オーダーメイド ショックアブソーバ／ソフトタイプ RJ Series搭載シリンダ PDF
    -XC4 オーダーメイド 強力スクレーパ付 PDF
    -XC6 オーダーメイド 材質ステンレス鋼 PDF
    -XC8 オーダーメイド 可変行程シリンダ／押出し調整形 PDF
    -XC9 オーダーメイド 可変行程シリンダ／引込み調整形 PDF
    -XC19 オーダーメイド 中間ストローク（スペーサ対応） PDF
    -XC22 オーダーメイド パッキン類フッ素ゴム PDF
    -XC35 オーダーメイド コイルスクレーパ付 PDF
    -XC69 オーダーメイド ショックアブソーバ付MGPシリーズ PDF
    -XC82 オーダーメイド 底面取付タイプ PDF
    -XC85 オーダーメイド 食品機械用グリース仕様 PDF
    -XC88 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドSUS304 PDF
    -XC89 オーダーメイド 耐スパッタ仕様コイルスクレーパ、ルブリテーナ、溶接用グリース ピストンロッドS45C PDF
    -XC91 オーダーメイド 耐スパッタ仕様コイルスクレーパ、溶接用グリース ピストンロッドS45C PDF
    -XC92 オーダーメイド 耐粉体アクチュエータ PDF
